Öffnen Sie magnetischen Stabdrucker der Art und des unabhängigen Getriebeschirmes

Öffnen Sie magnetischen Stabdrucker der Art und des unabhängigen Getriebeschirmes

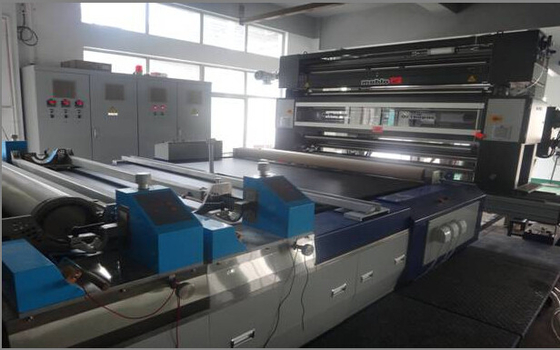

Maschine des Rotationsdruck-KD180-600

Umweltfreundlich, Energieeinsparung und Hochleistungsfähigkeit

1. Das niedrige Alkoholverhältnis verringert den Wasserverbrauch groß.
2. Vergleichend mit traditioneller Färbungsmaschine, kann der Wasser-, Hilfs- und Dampfverbrauch durch 50% gespart werden
3. Niedrigste installierte Energie, folglich am niedrigsten elektrischer Energieverbrauch.
4. Schneller färbender Zyklus, erhöhte Produktivität.
5. Benutzerfreundliche Operation und einfache Wartung.

Modell: Kammern KD type-1-18 colors-4-8

Prozessfluß: alignment→printing feeding→edge

Anwendung: Es ist für Baumwollstoff, Samtstoff und Mischgewebe passend.

Technischer hauptsächlichparameter und Modell:

1. Maschinenrichtung: rechte Maschine (Gesicht zu Fütterungsgetriebe auf rechter Seite)
2. Maschinennennbreite: 1800-6000mm (max. Prozessfaserbreite 5700mm)
3. Umfassende Geschwindigkeit: 1~100m/min (entworfenes speed1~120 m/min)
4. Farbmenge: 1-18
5. Schirmzylinderwiederholung: 640mm-914mm-1020mm
6. DRUCK-Betriebsart: Öffnen Sie Art magnetisches Stangendrucken
7. Getriebemodus: Siebkopfservounabhängiggetriebe.
8. Leitungsbandselbstablegen

Maschinenstruktur:

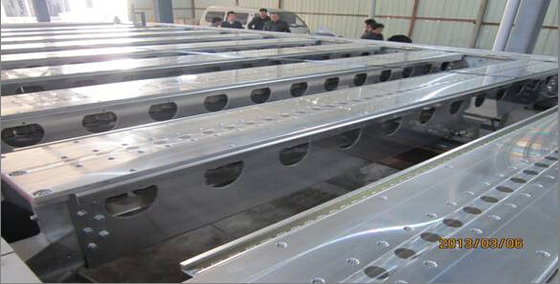

Belaufen sich kastenähnliche Blockstruktur der hohen Qualität, 6 Farben/Abschnitt, auf 3 Abschnitte, 18 Farben, die abnehmende Maschinenspanne und erhöhen mechanische Festigkeit. Unter Rahmen nimmt internationalen Bformstahl an, um zu schweißen. Verbessern von Stichhaltigkeit und von Stabilität der kompletten Maschine.

• Hauptantrieb: Standardreduzierungskasten-Antrieb, hohe Qualität des Druckleitungsbandes. Oberfläche des Antriebsrollenschleifens, das Behandlung und Plattennickelphosphor masert. Stellen Sie Drucken der hohen Qualität sicher. Einfache mechanische Struktur macht das maintanence sehr bequem.
• Abweichungskorrektur des Leitungsbandes: Die Stabilität des Leitungsbandes basiert auf Führerflaschenzug, unter der guten Zustand des TIMINGs entblitzend und korrigieren Leitungsbandinstallation, diese Organisation kann sichere stabile Operation des Leitungsbandes halten.
• Magnetische Tabelle: professionelle magnetische Tabelle liefert eveness Druckdurchdringung, magnetische Tabelle ist der späteste Entwurf CAD-CAM der elctromagnetic Art Spule, hohe Präzision, die mechanische Zusammenziehung Druckpastendurchdringen gleichmäßig macht, der nicht linke, mittlere, rechte Chromatism, wartungsfrei.
• Beschichten: thermoplastisch oder Hydrosol (Kunde wählt irgendeine Art), Kleberstärke ist beim Beschichten justierbar.
• Siebkopfklemme: hochfestes flaches Lager, das für Zwangsrichtung gepasst wird und verbessern Nutzungsdauer.
• Pastenpumpe: EdelstahlPumpenkörper, ausgerüstet mit Art der manuellen und Steuerung, Aussteuerung durch flüssigen Fühlerhebel der Paste und PLC.

Hauptantriebssystem des Druckleitungsbandes:

KANN Technologie und Kommunikation 485, die zugrunde liegenden Daten zentralisiert verarbeitet im oberen Computer, der Geschwindigkeitsregelungsmodus und jeden Siebkopfservomotor zu steuern, erzielen den Druck, der, um sicher zu halten synchron ist, Leistungsfähigkeit druckend. Alle Informationen gezeigt den Kunden durch Menschlichcomputer Schnittstelle, bequem zu benützen und zu handhaben. Dieses System ist unter Zustand der hoher Temperatur, hohe Feuchtigkeit, starke Korrosion, starke Störung zuverlässig.

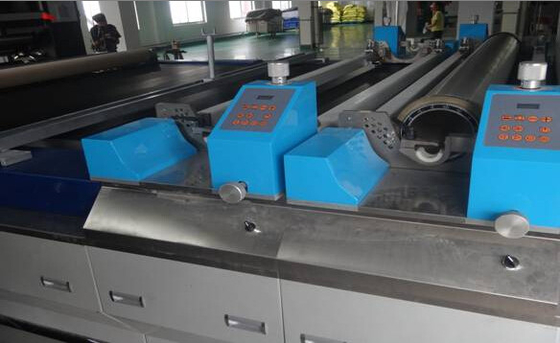

Unabhängiger Antrieb des Siebkopfs:

1. Servomotor kann hohe Präzision registeration des Trommelsiebs im Kreis von 360° steuern, angesammelter Fehlercodeunterschied ist innerhalb 0.08mm. Prüfer der Einsatzschwerpunktplatte kann ändern hinzufügen dem bequemen Austausch und direkt.
2. Hochleistungswandlerprozesskodierer-Geschwindigkeitsregelung. Anderer Getriebemotor benutzt Universalkonverter; wandeln Sie die Art der analogen Quantität in digitale Quantitätsart System um, um System Synchro- Regelgenauigkeit sicherzustellen.

Elektronische Steuerung von handpiece intern: Die Druckeinheiten, die mit unabhängigem Servomotor, moderner Wechselstromservofahrer, jedes Einheit ausgerüstete Breitenfertigkabelverbindungsstück, durch Kommunikation aus optischen Fasern ausgerüstet werden, um sicher zu halten, Präzision des Druckers druckend, elektrisches System, sehr einfach ist für Wartung.

Hauptanschlusskasten: verwendet für Spannungsregelung, Stromkreisverteilung, Kammertemperaturüberwachung etc.

Operation und Überwachungsanlage: Touch Screen zentralisierte Steuerung (darüber hinaus ausgerüstet mit einem Satz Knopfsteuerung zusammen mit Touch Screen); Maschinengeschwindigkeit, Ertrag, Stillstand und technologische zentralisierte Anzeige des Parameters etc.; Touch Screen kann Parametersatz Registergeschwindigkeit, der Registerparameter auch zur Verfügung stellen und Präzision einfügen, der synchrone Faktor, bequem, damit Kunden entsprechend Produkten Option entwerfen und ändern.

Trocknende Teile:

Kammermodus: starker Sprühwind, Dreischicht Heißlufttrocknung (leistungsfähiger umfassender Längendurchlauf ist durch 54m)

Wärmequelle: Ölheizung

Menge: 4-8 Kammern

Verteilendes Fangetriebe: Motor ist horizontale Art die F-stufige Hitzebeständigkeit, langer Ölfüller.

Schirmgurt: Teflongitter Thermo resistance≦250℃

Kammerhauptstruktur:

Einzugsart: flache Fütterung.

Abstand zwischen Kammer und Mainframe: ≤500mm

Umfassender überschreitener Modus: 3-lagiges Überschreiten der Kammer durch Decke

Kammerlänge: Kammer ist Modularbauweise, Länge ist 3m/chamber

Verteilender Fan: Jede Abschnittkammer, die mit unabhängigem verteilendem Fan, verkehrender Ventilatormotor ausgerüstet wird, ist 7.5KW (Wechselstrom-Frequenzumsetzungssteuerung 15Kw * 6 Kammern),

Luftquantität und Luftsprühen: jede Kammerluftquantität ist 12500m3/h, Luftsprührohrsprayluft herum von der Spitze und Schlag der Unterseite (oberstes umfassendes Kopf-an-Kopf- von oben bis unten durchbrennen, mittleres umfassender), Luftsprühmund mit quadratischer Struktur ist das Führen des Leitbleches der Luft, max. Luftgeschwindigkeit ist 8-12m/s.

Schirmgurtmenge: PC einer, importierter Amerikaner verstärkten Glasfasermaterial, Oberflächenüberzogenes mit dem Teflon, Binnenland verarbeitet, verstärkter Rand, Schirmgurtverbindungsstück zurücknimmt Art Schnelltrennkoppelung;

Schirmgurt-Abweichungskorrektur und Spannungsgerät: jeder Schirmgurt mit zwei Endschalter, der an gelassen werden und rechter Seite, eine Grenze, die korrigierende Abweichung nimmt mechanischen Schalter an, ist andere Schirmgurtabweichungs-Schutzsteuerung, ist die Schirmgurtabweichung, die korrigiert, die pneumatische korrigierende Abweichung, wird Spannung und das rechtes Spannen mit zwei Zylindern gelassen; Schirmgurt Live-rolle ist nahtlose Stahlrohr-Oberflächenverzinkung;

Heizkörper: jede Kammer ausgerüstet mit zwei Heizkörpern (ausstrahlendes Rohr ist ф58mm*1100mm, das Aluminiumrohr, das filmartiges, inneres Rohr rollt, ist ф32mmR-Stahlrohr, Wandstärke 2 Millimeter, Front und hintere Queranordnung, belaufen sich auf 40 Ausstrahlenbereich 120 m^2/section).

Max. Temperatur der Kammer: 150℃~220℃, justierbar;

Kammertemperatur: Gestell ist gebildeter Stahlbau, Türplanke ist Q235 kaltwalzen Stahlbleche mit Stärke 1,2 Millimeter; thermisch-schützende Anstrichschichtdicke 100mm, superfine biegbare Glasfaserplatte (schließen Sie Kammerspitze und -unterseite ein); jede Kammerunterseite mit den Fenstern mit einen Luftergänzungen;

Automatisches Selbstkontrollesystem der Temperatur: vordere und hintere Kammern zwei Sätze des elektrischen Regelventils des Heißöls, temperaturgeregelt durch Platin PT100 – vernickeln Sie Widerstand durch Temperaturüberwachungsinstrument;

Kammerabluftventilator: drei Sätze der zentrifugalen StandardAbluftventilatoren, Leistungsstärke 2.2kw*3;

Ansteuersystem der Kammer: Kammer benötigt zwei Sätze der Übertragungseinrichtung (Japan Ichinose), ein Satz ist Kammerschirm-Gurtgetriebe (schließen Sie Motor 7.5KW, Reduzierer und Frequenzumsetzer) mit ein, anders ist Getriebe des abgehobenen Betrages-heraus (schließen Sie Motor 2.2kw, Reduzierer und Frequenzumsetzer mit ein);

Hauptkonfiguration:

NEIN.	Name	Hersteller	Spezifikation
1	Schirmgurt	Shanghai-Produkte	3250mm Breite
2	Verkehrender Ventilatormotor	Motor Co., Ltd. Shanghais Dequshi	7.5Kw
2	Abluftventilator	Fabrik Shagnhai Generals Fan	T4-72 NO.5 2.2Kw
3	Öltemperaturüberwachungsventil	Shanghai-Marke	Dg65
4	Hauptantriebsrolle des Schirmgurtes		Nahtloses Stahlrohr
5	Führerrolle in Verbindung getreten mit umfassender Oberfläche		Edelstahl beschichtet
6	Zylinder	Produkte Tainwan Airtac
7	Lager in der Kammer	NSK JAPAN	Uc-Reihe
