Heißluftpin-Platte Stenter-Maschine mit Beschichtungsfunktion für Baumwollart und Fasergewebe

Heißluftpin-Platte Stenter-Maschine mit Beschichtungsfunktion für Baumwollart und Fasergewebe

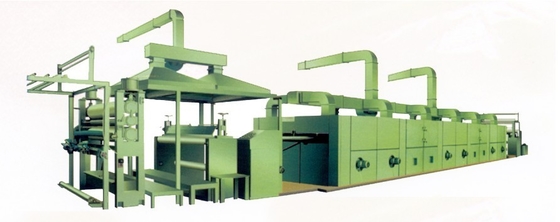

Heißluft-stenter KZM-320 u. Beschichtungsmaschine

Anwendung:

Diese Maschine ist für das Beschichten und das Trocknen der Baumwolle, der Polyester-Baumwolle/der Chemiefaser und des Gewebes anwendbar. Moderne modulare trocknende Kleinzirkulationskammer (Kopie von Deutschland Montforts, geben frei, um zusammenzubauen), Infrarotflankenerkennungssystem. Die ganze Maschine wird durch Wechselstrom-Frequenzumsetzungsgetriebe und die Brückenkontrollorgane, die mit Fernsehüberwachungsgeräten ausgerüstet werden gefahren.

Technischer Prozessfluß

Öffnen Sie Breite Fütterungs(elektrischer Randsog) →coating head→ Brückengetriebegehäuse →infrared Flankenerkennung → Stiftplatte → in 2 Kammer trocknende →cold Wasserrolle abkühlenden → Mittelrollen abgehobenen Betrag-heraus

Technischer hauptsächlichparameter:

1. Art: Stiftplatte stenter
2. Maschinenrichtung: link oder rechts (Kunde trifft Entscheidung)
3. Maschinengeschwindigkeit: 25~80m/min
4. Maschinennennbreite: 3200mm
5. Modulationsmodus: Ganze Maschine behaut Modulation, auch jede manuelle Modulation der Kammer entsprechend Antrag
6. Auslegungstemperatur: Axt 220℃, mit Temperaturselbstkontrollegerät
7. Ressource der Hitze: Hitzeübertragung Öl
8. Schiene: Form durch 20# Roheisen, Öltropfenfängerschmierungsschiene und Kette.
9. Stoff in und heraus Methode: öffnen Sie Breite herein, Mittebereitstellung
10. Getriebemethode: Wechselstrom-Frequenzsynchronismusgetriebe
11. Kammermenge und Zirkulationsfanmenge: 2 Kammern (3m je), Fan der Zirkulation 4pcs×4KW.
12. Hauptsendeleistung: 22kw.
13. Gesamtleistung: 30kw (Anfangsenergie)

Maschinenstruktur:

1. Fütterungsrahmen: bestanden aus Förderleitung, ziehen Stoff Rahmen, elektrischen Randsog, leitende Rolle des Stoffes, kanalisieren Stahlrahmen etc. fest.
2. Können Kopf-an-Kopf- durchgehender Luftkamin des Heißluftkleinzirkulationsschlages, Luftquantität der Spitze und Unterseitenluftkamin justiert werden, 2 Gebäudeblock Kammern.
3. Jede Kammer mit einem radator, 2 Zirkulationsfans, angetrieben durch Hoch-Temperaturwiderstand Motor.
4. Filtersystem vor dem Heizkörper, einfach für das Säubern nachdem dem Stoppen, die Hitze-Leistungsfähigkeit verbessernd.
5. Hauptgetriebe und Bahnnetz: Fütterung in und heraus Verlängerungsschiene, Motorantriebkeilwelle Wechselstrom-7.5KW, Antriebskette durch Wurmgangkasten, Stiftplatte oder Klipps durch Stahlkonstruktionsschiene, stabiler Betrieb, Kette mit Gleichspannungsgerät. Schienenmodulationskollektiv-Antrieb, beide Enden der Kammer hat nur micromatic Einstellung.
6. Abkühlendes und ablegendes System: Kaltluft, die abkühlen und abkühlende Rolle des kalten Wassers, rollendes heraus einziehen.

Grundkonfiguration:

öffnen Sie die Breite, die in 1set einzieht

Beschichtungsmaschine 1set

Abkühlende Maschine 1set

Mittelrollengerät 1set

Kundenselbsthilfeteile:

1. Wasser, Dampfrohrleitung und Kessel.
2. Druckluft PAs 5.88×105.

3. Luftschlauch von der Spitzentürplanke zum Abluftventilator- und über Bord Luftschlauch.

4. Zufuhrkabel vom elektrischen Schaltschrank nach über Bord.

Berufsblatt für Beschichtungsmaschine

Beschreibung:

1. Diese Maschine ist für verschiedene Art des Baumwoll- und Fasergewebes passend, die Technologiebehandlung als Kategorientextilbeschichtungsprodukt der Messerbeschichtung zu verarbeiten, -trockners, -formung und -Gurtverpackung zwecks verschiedenes.

2. Wir verwenden Fachmann in gelegten Hartmetall-Beschichtungsmaschinenmessern

A: scharfes Messer B: quadratischer Mund C: Tropfenfängertropfen D: J-Messer

E: halb-Röhrenf: Komma, das Messer G löscht: Halbmond H: Ellbogen
