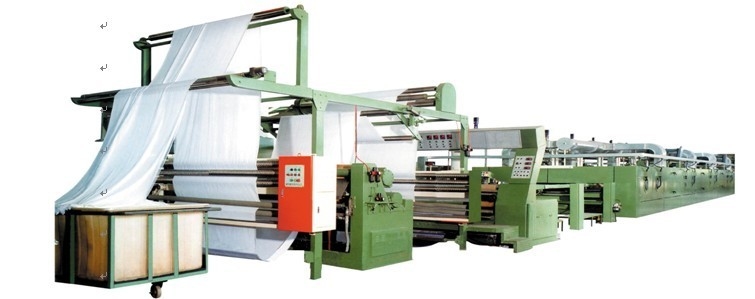

Einstellungsmaschine stenter Heißluft des Gewebes des Knit-KZM-220

(Übergangsschmierölanlage) Kammern 5 Abschnitte

Prozess:

Offenes Breiteneintritt → festes Stoffrahmen → Infrarotrand, →padder Mangel → Selbsteinschlagstrecker-Gerät →lower zentrierend füttern die Schraube über, die → oberen überfütternden →E+L Rand verbraucht, der Rand → E+L vier Fingerrand uncurler Gerät ermittelt →pinning auf → Kammer für Hitzeeinstellung → Luftkühlung →, das weg von → Wasser coolingφ570*2 → Kompensator, E+L-Stoff guider device→batching feststeckt (das Schwingen, das zum J-Kasten erntet) /Plaiting

Eintrittsstoffabschnitt:

1. Padder MH591-220 Mangel

2. Selbsteinschlagstreckergerät

3. Hauptgewebe: Gewebe

4. Nennbreite: 220 cm

5. Leistungsfähige Breite: 70-200 cm

6. Mechanischer Drehzahlbereich: 10-100 M /min

7. Wärmequelle: Übergangsöl

8. Beförderung von Ketten: Stiftplattenkette

9. Luftdruck: über 0.5mpa

10. Einstechbewegungsoberleder füttern Strecke über: -10% bis 30%

11. Die niedrigere Einstechbewegung füttern Strecke über: - 10% bis 30%

12. PLC: Siemens, deutsch

13. Frequenzumsetzer: Hauptantrieb ist Siemens, FanFrequenzumsetzer: Danfoss „HOLIP“ von Dänemark

Eintrittsstoffabschnitt:

Stoff des Eintritts 1.High in die Einheit

E&L-Gewebestoff guider System

Einschließlich Rotationsspannrolle und Erweiterung des Anpassungsgriffs, ist der lange Arm 1400mm in der Länge.

Ein taub innerhalb des langen Armes.

Antrieb zwei erweitern Rolle (das Trennzeichen, das Rolle trennt)

Eine Breite des Sensor-Brettes

Ein Paar Mittelführerrollen, die Oberfläche besteht aus vielen Platten, die der bewegte Seitenteil sind.

Hilfs- und Antriebskomponenten

Für trockenen oder nassen Stoff

2. Stoffführergerät

Drehspannungskompensator schwimmend, steuern Sie die Geschwindigkeit von padder Mangel.

Padder-Mangel: MH591-180

padder 3.two-roller Mangel

1. schiefe Rollenart
2. Eine Beschichtung und ein Schutz der Gestellstrahlen
3. Leitblechrolle gemacht vom Edelstahl

4. Druck des Zylinders zwei stellt mit großem Durchmeser einheitliche und leistungsfähige Kompression sicher
5. Quetschwalzen:
6. Überzogener Hartgummi der aktiven Presswalze, Härte von °shore 85
7. Überzogener Hartgummi der passiven Presswalze, Härte von °shore 80

8. Aktive Hartgummirolle, Motorantrieb 11kw

Chemikalienbehälter der Mangels 4.padder

1. Pneumatisches Anheben und Senkung
2. Aussteuerung mit Pegelreglergerät
3. Breite der Rolle: 1800mm

4. Durchmesser der Rolle: 350mm

5. Zusammendrückende Gesamtenergie bis 7 Tonnen.
6. Dumpinggerät für Behälter Rapidentwässerung

5. Einschlagstrecker

Stenter-Einstellungsmaschine kombiniert mit horizontaler Rückholkette

6. der einziehende Stoff und füttern Gerät über

Fütterungsplattform des Stoffes und betreiben Plattform

obere Zugkraftrolle, untere Zugkraftrolle

2.2kw Zugkraftrollen des Antriebs zwei

Gebrauchsgetriebe justieren Rollengetriebe der Zugkraft zwei der Spannung zwischen dem Gewebe

Maximale Entwurfsrate von füttert +40% über

Verglichen mit der Förderkettegeschwindigkeit

Zwei Expanderrollen, Antrieb 1.5kw

Tätowierungen der Edelstahlspirale

Zwei des Einschlagfadens justierbare Rollen elektrisch, 4 × 0.18kw Antrieb

Eine Führerrolle installiert unter die obere Zugkraftrolle

7. Meter-Brücke - gelegen im Bereich des Fütterungsabschnitts des Stoffes.

8. Das Fütterungsgerät des Gewebes

Die zwei Stiftbürste füttern Gerät, Stoffrand-Spanngerät über

Linke und rechte unabhängige Regelung

2 × 0.37kw Antrieb

E + L Rand uncurler Gerät

9. Ausgerüstete High-Teche Ketten des Gewebes Förderer

Stoff kommen Bahn ist 4500mm in der Länge

Angeschlossen durch eine Drahtschweißens-Breitenmodulation,

Drücken Sie Stoffrandbürste wird eingestellt in den Stoff eingeben Bereich,

Pneumatischer Kettenspanner,

Ketten und Bahnen in der Kammer

Kettenkoaxial-Antrieb

Horizontale Rückholkettenmatchstiftplatte, dauerhafte Kettenschmierung,

Des Stoffes Plattform heraus

Rolle des Führers Pin-weg

10. Elektrische KettenbreitenVerstelleinrichtung

Eine Schraube innerhalb des Verlängerungsbereichs, Antrieb 0.55kw

Vier Schrauben sind in einer Mansarde

Eine Schraube ist im Bereich des Stoffes heraus, Antrieb 0.55kw

Kommen Sie herein und Ausgang aus dem Stoff heraus sind angezeigte Breite

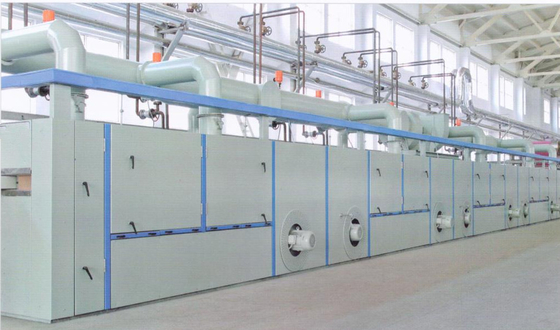

11. Hitzekammer

Kammerrahmen wird vom Eisen des Winkels 6# und von Stahl des Kanals 8# gemacht, die zusammen geschweißt werden.

5 Mansarden, pro Kammer ist lange 3000mm

Wärmeisolierende Tür wird vom 1.2mm kaltgewalzten Stahl, 100mm gemacht, das stark ist, gefüllt mit den Isoliermaterial- und Silikonkautschukstreifen, die für das Versiegeln benutzt werden.

Mit leistungsfähigen Wärmedämmungseigenschaften

Multifilter, Spitzenfilter können aus der Gerätoperation heraus gesäubert werden, öffnen nicht die Tür und unten

Untere Kammerfilter schützen die Belüftung

Weich-artiger Sprayausgang CAD-Stromes KLD

Lage-auf Luftströmungsentwurf

12. Mansarde vor und nach dem Isolierungsraum

Kommen Sie herein und Ausgang von Geweben haben Windsperre

13. Die Unterhitzeisolierung

Spezielle Isolierungsplatten, mit 100mm starker Mineralfaser

Platz in der Mansardenunterseite

14. Heizluftluftsystem „Doppeltrohr“

Trennend unter die oberen und Rohr und manuellen Steuerluftfluß.

5 Mansarden, jede Kammer hat 2 verteilende Fans.

Direktanschluss FMs zum Motor und zum Fan, Energie ist 7.5kw/1740rpm, Höchstgeschwindigkeit ist 1740rpm.

5 Sätze des Frequenzmodulationsgerätes, jede Energie 15kw.

15. Schutzsystem

Ausfall unterbricht automatisch Luftströmungsschläge zum Gewebe

Wenn Sie einschalten, Gedächtnissystem des automatischen Zurücksetzens

16. Hitzesystem

Wärmeübertragungsöl

Max. Temperatur: 220℃

17. Auspuffgeräte

2 Sätze des Abluftventilators, Frequenzmodulationsmotorantrieb.

Jede Leistungsstärke ist 3kw.

18. Kühlfläche CAD-Strom - Spray-Luft Ausgang

1000mm lang, Antriebsmotor direkt angeschlossen

Energie ist 5.5kw. Drehen Sie Geschwindigkeit ist 1500rpm

19. Elektrogerätkonfiguration

Aller Gewebeförderer-Antrieb nimmt Frequenzsteuermotor an

Wenn der normale Halt und die Notaus,

Steuern Sie Verlangsamung zu einem kompletten Halt

Steuergerät und Überwachung der Ausrüstung ist- im Stoff eingeben Bereich und Bereich des Stoffes heraus.

Elektrischer Kasten

Verdrahten Sie Voranordnung, den Entwurf, der zur Höchsttemperatur von 40° passend sind, und relative Luftfeuchtigkeit 90%

FördererAntriebsmotor-Kabelgewebe

Andere kleine elektrische Kabel

Verteilendes Fankabel

Steuerseile, vereinbartes bereites zum Gebrauch.

Stoff heraus unterteilen

20. des Stoffes Plattform- und Zugkraftrollen heraus

Antrieb 3kw

2 Wasserkühlungsrolle, jeder Durchmesser ist 570MM

J – Kastenstoff heraus

21. Das Gewebezählermeter

. Lieferungsgerät des Stoffes 22 (aufstapelndes und flechtendes kombiniertes Gerät)

Zugkraftrollen und -gnade mit zusammen Gewebe-angeschlossen und Arbeit an Antriebsisolierung

Gewebespannung kann justiert werden

Zopfstrecke ist 1000mm

Durchmesser der Stapelverarbeitungseinheit ist 1500mm

23. Hochleistung Staticbeseitigung

Eine Ionenstange ist- in Stapelverarbeitungseinheit.

24. Ein stellt von den Werkzeugen ein

25. Eine Reihe von Verschleißteilen

Farbe

Instrumentenbrett und die Kammerkabinettkomponenten für die Brillantblaufarbe, Blau (RAL5007)
Einige Eigenschaften haben eine konsequente Rostschutzbehandlung, wie Farbe oder galvanisierte Beschichtung auf der Silber-grauen Farbe, graues Kabinett.
