Samt KZM180-420, der Stenter-Maschine trocknend sich wäscht

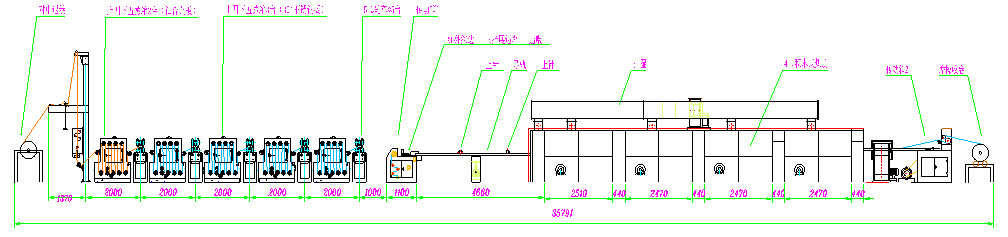

TECHNISCHER FLUSS

in Dampfer 5 des Stoffabgekarteten spiels 4 (Titanlegierungsblatt) unten Zurückziehen-aufspüren *2 + 512 padder *2 – herauf Dampfer 4 unten 5 (Blatt SS304) *3 + 512 padder *3 – Brückenplattform – stenter gehen voran -- Nadelzeichnung, die Gerät aufspürt – in 4. elektrische Wärmeschrank Stenteringeinstellung – Spraywind, zum – Nadel laufen gelassen – von Zugkraft abzukühlen – Doppelscheibezeichnungsreibung nehmen auf (mit Längenindikator

MAIN TECHNISCHER PARAMETER

1. Ist-Breite: 1800 Millimeter
2. Maschinenrichtung: links oder rechts (optional durch Kunden)
3. Maschinengeschwindigkeit: 2-20 m/min (30-40 ist m/min Zitat 303.144$, die Länge erhöhte 12 m)
4. Getriebemodus: Antrieb der variablen Geschwindigkeit der Wechselstrom-Frequenzumsetzungs-Synchronisierung
5. Dampfdruck: 0.2-0.4Mpa
6. Druckluft: 0.2-0.4 Mpa
7. Wasserversorgungsdruck: 0,2 Mpa
8. Bahn: vertikale Bahn und Kette. Tentering Pin
9. Stoff in u. heraus Weise: Offenbreite herein, Doppelscheibereibung nehmen auf
10. Kammermenge u. Kreisfanmenge: Kammer 4 (3m/chamber), 8 *4KW-Rundschreibenfan.
11. Hauptsendeleistung: 15 Kilowatt
12. Installierte Energie: 265,1 Kilowatt, normaler Gebrauch 180 Kilowatt.

MASCHINEN-MAIN STRUKTUR-EIGENSCHAFT

• In-Stoff Rahmen

Bestehen Sie Instoff Rohr, Stoffspanner, zentrierendem Infrarotgerät, leitender Rolle, aus Kanalstahlrahmen etc.

• Nehmen Sie Rolle auf:

Basis und Tätigkeiten nehmen Rolle annehmen Kanalstahlschweißensstruktur, Consiting von Tätigkeiten aufnehmen Rollenrahmen, Basis, manuelles zentrierendes Gerät, Dorn auf.

• Offenbreite MHX523 Waschmaschine:

Kastenseitenbrett nimmt das 3mm Titan-Legierungsblatt an, das mit Laser-Ausschnitt behandelt wird, maschinell bearbeitender NC, Oberflächenschusshämmern. Führerrolle Ф150mm, 2mm Edelstahlblech und 2mm Kohlenstoffstahl-Blattmittelbeschichtung roler. Führerrolle herauf Rolle 4 unten 5.Up nimmt Edelstahllagerblock, Gleitringdichtung an; Schlitz mit indirekter Dampfheizung, einheitliche Heizung, Wasser der manuellen Freigabe. Grenzen Sie mit Thermometer, Oberfläche und Boden in Winkel 45, für Beobachtung an.

• padder 512:

Oben-Verpackung Struktur (Stahlrolle unten, Gummirolle ist oben, Unterhaltbarkeit), Roheisenrahmen. Er benutzt Untersetzungsgetriebe und Motor Jiangsus Guomao Guotai. Padder-Lager nimmt Lager USA Timken an. Kolbenluft-Zylinderpresse, parkendes pneumatisches getragen mit dem Rollenverschluß, im Falle des Druckverlustes verursacht vorbei nach Gummirolleneinbuchtungsproduktion. Peneumatic Schaltkasten des selbst gemacht Edelstahls. Euipped mit Druckregler, Manometer, Umsteuerventil usw. Vor, in-padder ausgerüstet mit einem 125 Millimeter-Acrylonitril-Butadien Gummirollenverbiegen.

• Kammerart:

① Heißluft kleines ciculation durch Kopf-an-Kopf- Luftweg-Schlag fabroc, UNO und unten Luftwegluftströmung kann sein justieren. Kammer des Bausteins 4 installieren 2 Kollektivabluftventilatoren. Kammer der Front 2 ist eine Gruppe, die Macht ist 2.2kw, hinter 2, die Kammer eine Gruppe mit 2,2 Kilowatt Macht ist, Wärmedämmungsgremium Außenseite verringertes Blatt 1,2 Millimeter-Stärke Kälte annimmt. Wärmedämmungsschichtstärke 100 Millimeter, Steinwolle oder Glasfaser.

② in der Kammer installierte einen Heizkörper, zwei cicular Fans, droven durch beständigen Motor der hohen Temperatur.

③ Filternetz hinter dem Heizkörper, der für das Säubern passend ist, nachdem es strossenweise gewonnen hat, verbessern Hitze-Leistungsfähigkeit.

④ galvanisierte Rohreinspritzung schützen Rostflecktropfen. Plenum hat Anwendungen in der Regelung, justiert Luftvolumen auf und ab.

• Hauptantrieb und Gleisanlage: Instoff verlängern Bahn, Wechselstrom-Motorantriebkeilwelle, der Turbinenkasten, einschließlich Nadelplattenketten-Antrieb oder -stoff befestigt durch die vertikale Bahn und reibungsloses Funktionieren, die Kette hat dauerhaft Spannungsgerät. Befördern Sie Fahnen, Gebrauch, den Kollektivkopf getriebe HongFang zwei ein unterschiedliches Zutatgerät hat mit der Eisenbahn, Bewegungsreduzierer und vor allem aufheben Gerät herein, bequem in der Installation und in der Wartung.

1. Regelventil Peneumatic über der Kammer. Kammer zwei haben ein Ventil, das Temperaturüberwachungsinstrumentkontrollenöffnen des peneumatic Regelventils zur Kontrolle der Temperatur, die Temperaturüberwachungspräzision ist ±2℃.
2. Abkühlen und fallendes System der Kleidungs: abkühlender Wind (5.5kw), Stoff nehmen annimmt Doppelscheibe auf, die Reibung aufnehmen.

ELEKTROGERÄTE

1. Maschinen-Antriebssteuerung nimmt PLC-Steuerfrequenzumwandlung Synchronisierungsgetriebe an. Leistungsschalter, Kontaktgeber und andere Hauptteile nehmen SIEMENS- oder SCHNEIDER-famouse Marke an.
2. Elektrisches Archekabinettoberteil: die Stahlkonstruktion, vordere einzelne Tür, hinten versiegelt ohne Tür, Oberflächenplastikzement, Spitze mit Axialventilator und Abdeckung verhindern Tropfen. Einzelnes elektrisches Archemaß (Einheit: Millimeter): Stärke 2000*800*450 der Höhen-x der Breiten-x
3. Hauptsendefrequenzkonverter: Mitsubishi (oder Antrag durch Kunden). FanFrequenzumsetzer nimmt Dänemark-danvers insgesamt besessene Firmenmarke an.
4. Temperaturüberwachungsinstrument: Omoron (oder Antrag durch Kunden).
5. Steuerstromkreis: Das Stromnetz durch den lokalisierten Transformator bereitgestellt, 220v.
6. Betreiben Sie Stromkreis: Aller Operationsschalter und -Umrichterbetrieb signalisieren Zugang PLC-Schalterinputanschluß.

VERBRAUCHERBESTIMMTE TEILE:

Installiertes Material, Gesamtnetz, pepeline, Trunking, Beleuchtung, Luftkompressor, Rohrleitung drehte sich, Wärmequelle, seit gezogen mit Rohr, Stoffauto und anderer Ausrüstung der logischen Folge.
