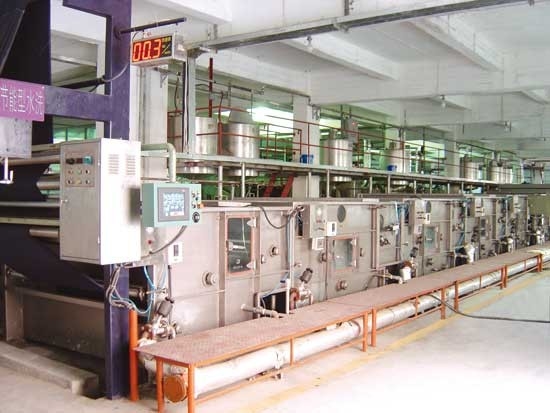

KD-220 Art Energiesparende Art gestrickte Offenbreite Waschmaschine

Anwendung:

Diese Maschine wird hauptsächlich für Nachdruckenwaschende Baumwolle, Mischungsmaschenware und elastisches gewebtes Material benutzt. Auch für chemisches Gewebe wie Spandex für Behandlung bevor dem Entölen und dem Einseifen nachdem dem Färben.

Technischer Prozess der kompletten Maschine:

Offen-Breite dreht Fütterungsrahmen (Zentriergerät des Zubehörs) → einzelne Trommelradwaschmaschine → Doppelttrommel Waschmaschine (fünf Gruppen) → einzelne Trommelradwaschmaschine → Schirmbrettart Schutzblechradkasten A → Schirmbrettart Schutzblechradkasten B → Doppelttrommelradwaschmaschine (zwei Gruppen) → zwei Rollen padder → Offenbreite Umfangssaatbestellung

Technischer hauptsächlichparameter und Spezifikation:

1, Maschinenrichtung: Gesicht zum Fütterungsrahmen, Triebfahrzeugeseite angesehen als Handmaschine.

2, Breite: 2200mm

3, Prozessgeschwindigkeit: 10~15m/min

4, Yarding einseifend: Gewebeinhalt ist 200-300m, Zeit 15-20min.

5, Dampfdruck: 0.4MPa

6, Druckluftdruck: 0.4MPa

7, Elektroantrieb: Wechselstrom-Frequenzumsetzung, PLC kontrollierbar.

8, Formgröße: 39965x3800x3250mm

Hauptrolle:

Diese Maschine entfernen Überschwemmung und Verunreinigung unter Reinigung der Gewalt, gute unhair Leistungsfähigkeit, kleine Entladung des Abwassers, umweltfreundliche Art Maschine.

Technischer Parameter und Struktur des Hauptgeräts bearbeitet maschinell:

1, Fütterungsrahmen: gemacht von edgefolded Stahlplatte, ausgerüstet mit Spannungsrahmen, Führerrolle, befestigt, Gerät zentrierend.

2, einzelne Trommelradwaschmaschine:

PC einer der Schirmformtrommel mit dia.φ780mm, die Rollenoberfläche, die mit 6 PC Duschrohr, innere Schleife verteilendes pumb, Energie 3kw ausgerüstet wird, drehen Geschwindigkeit 2960rpm; Zirkulationsvolumen ist 50T/h.

Zwei PC Formdurchlauf der Antriebsrollen (dia.φ300mm) „Ω“ durch Gewebe mit 780mm der Trommel, synchronisiert funktionieren mit der Klemmstellenrolle, vorher ausgerüstet mit einem Satz des Sensors, PC 1 der Antriebstrennzeichenrolle in Klemmstelle. Temperatur 90℃, Kastenmaterial ist 3mm SUS304, Dach mit Abdeckung, Dichtung der Dichtungsringstruktur, können zwei Seiten von Fenstern untersucht sein und sich öffnen (nahtlose Verbindung der Ringdichtungsbänder). Drehendes Rad nimmt externen Edelstahllagerblock, mechnical Dichtung an. Direkte Heizung der Dampfleitung (mit Schalldämpfer), Temperaturanzeige innerhalb des Kastens, pneumatisches kontrolliertes des Abblasventils.

3, Douuble-Trommel dreht Waschmaschine:

Zwei PC Schirmform trommeln mit dia.φ780mm, die Rollenoberfläche, die mit 6 PC Duschrohr, innere Schleife verteilendes pumb, Energie 3kw ausgerüstet wird, drehen Geschwindigkeit 2960rpm; Zirkulationsvolumen ist 50T/h.

Drei PC Formdurchlauf der Antriebsrollen (dia.φ300mm) „S“ durch Gewebe mit 780mm der Trommel, synchronisiert funktionieren mit der Klemmstellenrolle, vorher ausgerüstet mit einem Satz des Sensors, PC 1 der Antriebstrennzeichenrolle in Klemmstelle. Temperatur 90℃, Kastenmaterial ist 3mm SUS304, Dach mit Abdeckung, Dichtung der Dichtungsringstruktur, können zwei Seiten von Fenstern untersucht sein und sich öffnen (nahtlose Verbindung der Ringdichtungsbänder). Drehendes Rad nimmt externen Edelstahllagerblock, mechnical Dichtung an. Direkte Heizung der Dampfleitung (elektropneumatisches Ventil des Edelstahls), Temperaturanzeige innerhalb des Kastens, pneumatisches kontrolliertes des Abblasventils.

4, sortieren leeren Schutzblechradkasten aus:

Kastenmaterial ist 3mm SUS304, Schutzblechrad-Brettart Yarding, Temperatur 80℃, Gewebeinhalt des Schirmes leere: Temperaturüberwachung 300-350m.Automatic.

Zweimal der Fixierung: Zwischentemperatur- und Temperaturfixierung, ausgerüstet mit sauberem Mund des Schaums, um Farbstellen zu vermeiden.

5, padder Rollen MH596A zwei (5T)

Bestanden aus Stahlplatte und Vierkantrohr. Spitzenrolle: Φ300mm (Außenseite beschichtet mit NBR); untere Rolle: Φ300mm (Außenseite beschichtet mit NBR) (Antrieb); Druckmodus: Zylinder Hebel-artig; cycloidal Feuerradreduzierungskasten, 5.5kw Wechselstrommotor-Duplex-Kettenkoppelungs-Antrieb. Ausgerüsteter Breitenspray und -Stoßstange.

6, Rahmen erntend: gemacht von edgefolded Stahlplatte, mit Gummirolle und Umfangsgerät.

7, Ersatzteile: Verkäuferfertigung entsprechend dem Zeichnungsentwurf des Käufers.

Kundenselbsthilfeteile:

1, Luftkompressionsstation oder Luftkompressor.

2, Rohrleitung außerhalb der Maschine.

3, Kabelbrücke und Hauptschaltkreis außerhalb des Schaltschrankes.

Prozessfluß
