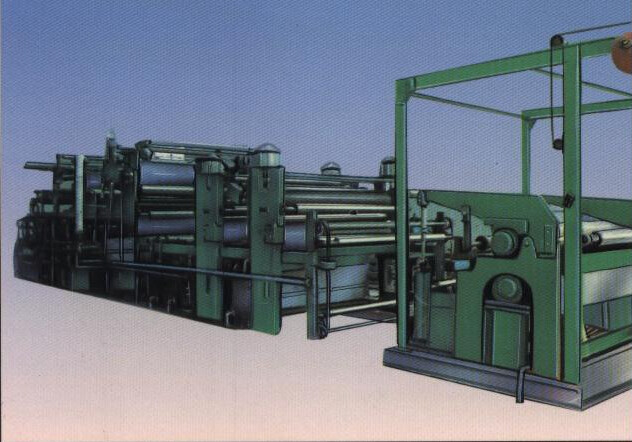

Oszillierende Waschmaschine LMH694

Anwendung:

Diese Maschine ist zu waschendem Zweck der Baumwolle, der Chemiefaser und des gemischten Gewebes passend, nachdem man gedruckt hat und gefärbt hat. Besonders passend für den Druck, Färben von Rachel-Decke, von Acryldecke, von Baumwolldecke, von Tuch und von anderem schwerem Gewebe nachdem dem Waschen.

Hauptspezifikationen

Art: linke Hand oder rechte Hand

Nennbreite: 1800,2000,2200,2400mm

Arbeitsgeschwindigkeit: 5-30 m/min

Oszillierende Art: auf Zeitoszillation und Drehtrommeloszillation.

Fahren von Art: Synchronisierungsfahren Wechselstrom-Konverters auf mehreren Einheiten.

Installierte Energie: 68kw

Äußere Maße: 16990× (W+2800) ×2800mm

Oszillierende u. waschende kombinierte Maschinenladeliste.

1 offene zentrierende Einlassfütterung

2 sind Oberleder zwei des Badbehälters zwei der unterer, obere und unterere Durchmesser der leitenden Rollen des Stoffes Φ125, Wellen, die Köpfe durch Edelstahl hergestellt werden

Das obere Lager ist Lager des Gewebe UCP207, unteres Lager wird gemacht besonders ohne Arten Zahl, eingebauter Graphiteinsatzring (der Durchmesser des Wellenlochs ist- 35 Millimeter)

3 Quetscher der Rolle MH691-260 2, Antriebsrollendurchmesser isΦ250

Die Gummihärte der Antriebsrolle ist 90º, die Gummihärte der gefahrenen Rolle ist 82º-85º.

Lager mit 2 Enden der Rolle: 3612, Rahmen, Öl sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Drücken pneumatischen cylinderΦ160×70, der Klippring für das Rollenende, das isΦ60 trägt

Motor-Geschwindigkeitreduzierer: BWD13-15-4KW cycloidal Stiftgang-Geschwindigkeitsreduzierer

4 Geschwindigkeit, die oben-niedrigen Heber justiert

Hohe Maschinerie des Fußes UCP207 Textil

Lagersitz, ein Durchmesser Φ125, penumatic Zylinder MP2-63 * 150, einzelnes Ohr der leitenden Rolle des Stoffes in der Endstückringart, FJZ-X Winkel-Sensor.

5 MH502-260MH502-260 öffnen Mundedelstahlbehälter, den Lagersitz vom oberen und untere leitende Rolle sind der selbe des kleinen Badbehälters

oszillierender Behälter der runden Trommel 6

Oszillierender Durchmesser Φ350, Oberflächen-Durchschlag der Rolle heraus des Lochs Φ12, zwei Enden, die (versiegeln minhua Zhejiangs jiashan Dichtungstechnologie Co.,Ltd) Enden-Lagersitz der Welle Φ65, sind der selbe wie die leitende Rolle des kleinen Badbehälters. Motor-Geschwindigkeitreduzierer: BWD13-23-4KW cycloidal Stiftgang-Geschwindigkeitsreduzierer

7 Incircle des Achtecks rollerΦ350, mechanisches sealingΦ65, Produktionsstandort ist die selben wie der oszillierende Behälter der runden Trommel.

Obere und unterere leitende Rolle diameterΦ125, oberes leitendes Rollenlager UCP207, untere leitende Rolle sind die selbe wie kleiner Badbehälter

Motor-Geschwindigkeitreduzierer: BWD13-23-4KW

8 obere und unterere Quetscherrolle, Durchmesser isΦ350

Die Gummihärte der Antriebsrolle ist 90º, die Gummihärte der gefahrenen Rolle ist 82º-85º.

Tragen mit 2 Enden der Rolle: 3612, Rahmen, Öl sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Motor-Geschwindigkeitreduzierer: BWD14-23-7.5KW (4 polars) cycloidal Stiftgang-Geschwindigkeitsreduzierer

Presse, die Pneumatikzylinder Φ200, Klippfrühling der Welle ist, ist Φ90

Speicher mit 9 Fasern

Faserspeicherrahmen diaΦ200, Sitz des Lagers UCP208 der Textilmaschinerie

Motor-Geschwindigkeitreduzierer: BWD11-11-1.5KW.
