Desize-Textilwaschmaschinen-/-dampfwaschmaschine mit der Trockentrommel mit 30 PC

Desize-Reinigung u. trocknende Strecke/Dampfwaschmaschine mit der Trockentrommel mit 30 PC

KD-LMA047 Desize Reinigung u. trocknende Strecke/Dampfwaschmaschine

Anwendung

Die Maschine wird für Dampfreinigung von Baumwolle, von Hanf und von seinen Mischungen benutzt.

Prozessfluß

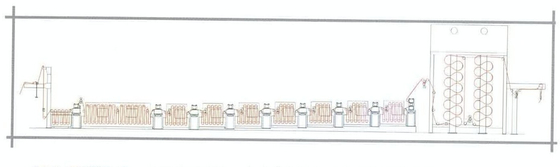

Offen-Breite zum Einlass----Reinigungskasten----Rolle HFM512 2 padder------2 Gruppen von (waschendes Kasten + Rolle HFM512 2 des Dampfs MH919 padder)----- (Waschender Kasten des Dampfs MH915 + HFM5122-roller padder) Gruppen ×4-----Kasten + Rolle HFM513 3 des Dampfs MH915 padder-------Schleuder MH616 (30 PC Trockentrommel)----Schwingen zum Ausgang

Technischer hauptsächlichparameter

1. Maschinen-Breite: 2000mm
2. Geschwindigkeit: 15~70m/min
3. Prozessgeschwindigkeit: 15~55m/min
4. Druckluftdruck: 0.4~0.6mpa
5. Antrieb: Mehrfrequenzsynchronisierungseinheitsgeschwindigkeits-Antrieb
6. Menge der Entschlichtungswaschmaschinenschüssel: 9 Schüsseln
7. Menge. von Trockentrommel: PC Φ570mm 30
8. Antrieb: Wechselstrom-Frequenzmotorantrieb
9. Steuergerät: PLC
10. Installierung von Energie: 32kw

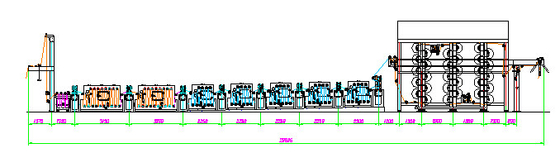

11. Formgröße (L*W*H): 29825×2800×4800mm

Hauptstruktureigenschaften:

• Einlassgerät

Einlassrahmen wird von der Stahlplatte gemacht, ausgerüstet mit Stoffspanner, leitender Rolle, Rand guider etc.

• Padder

Rolle HFM512 2 padder: der bewertete Druck bis 3 Tonnen, einzelne Pressungsklemmstelle mit unter Presseart, obere Rollen ist die Stahlrollen, gefahren durch Inverterbewegungsreduzierergetriebe, der Stahlrollendurchmesser 225mm und lagert 2mm Edelstahlplatte aus. Untere Rolle ist Gummirolle, Durchmesser 250mm, Gummimaterial ist Nitrilbutadien Gummi, Gummianstrichschichtdicke ist ungefähr 18mm. Obere und unterere Quetschwalze, die Körper vom nahtlosen Stahlrohr, RohrWandstärke gemacht wird, ist 28 Millimeter. Sendeleistung ist 2,2 Kilowatt.

Rolle HFM513 3 padder: der bewertete Druck bis 5 Tonnen, doppelte Pressungsklemmstelle. Erste und zweite Rollen sind Gummirollen, mittlere Rolle ist Stahlrolle. Obere Gummirolle ist gefahrene Hauptrolle, Durchmesser 300mm, Gummimaterial ist Nitrilbutadien Gummi, Gummianstrichschichtdicke ist ungefähr 20 Millimeter. Sendeleistung ist 5,5 Kilowatt.

• Waschender Kasten des Dampfs MH915

① Edelstahl-Wandplattenstärke: 3mm, leitende Rolle Φ150mm

② der zentrierende Abstand zwischen oberer und untererer Rolle ist 1000mm, benutzt Gleitringdichtung.

③ Kasten wird mit Wasser, Strom versehen, Mähdrescher Haltbewegung zwischen dem Kabinett zurück und kann gutes sicherstellen, Ergebnisse und wirtschaftlichen Energieverbrauch waschend;

④ verweisen direkte Dampfheizung innerhalb des Kastens, das Dampfrohr, das mit doppeltem Gehäuse, Schock von Dampf zu Wasserschwankungen ausgerüstet wird.

⑤ verweisen direkte Dampfheizung innerhalb des Kastens, das Dampfrohr, das mit doppeltem Gehäuse, Schock von Dampf zu Wasserschwankungen ausgerüstet wird.

⑥ der Nutzen der Dampfreinigung: der hartnäckige Widerstand der Niederspannung, des Krepps, des niedrigen Verbrauchs und der hohen Leistungsfähigkeit.

• Art Schleuder des Zylinders MH616

Drei Spalten, jede Spalte 10, die, Trockenofen trocknet, ist eine Stahlrahmenkonstruktion, keine Schließung, schiefe Spitze mit Antitropfenfänger Dampf-Heizsystem, die Heberstruktur, die mit Auspuffverkleidungen ausgerüstet wird. Edelstahl, der 570mm, Antriebsriemen, Getriebeschildstangen trocknet. Starke Entwässerung, jede Spalte eine thermodynamische Art Falle und ist die Rollbahn gegangen.

• Ausganggerät

Feld ist Stahlfaltwerkstruktur, aus benutztem Stoff der Gnade heraus Stoff, Einzelantrieb.
