Trommelsiebgewebe-Färbungsmaschine für gestrickten oder Gewebestrockner

Trommelsiebgewebe-Färbungsmaschine für gestrickten oder Gewebestrockner

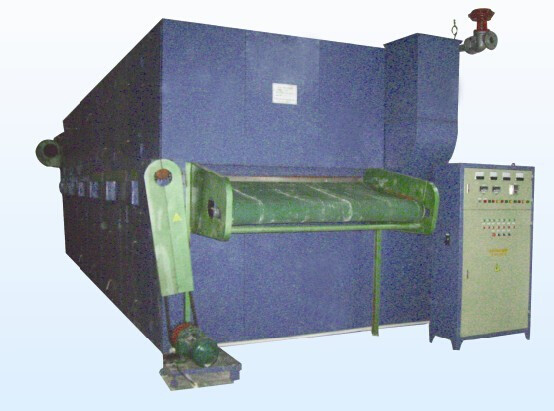

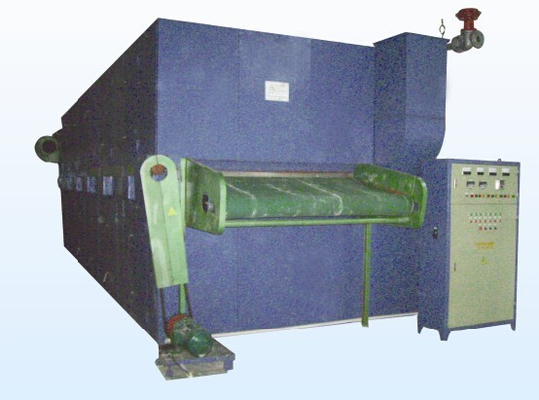

KD-R456 Art Trommelsiebtrockner

Anwendung

Diese Maschine hat das überfütternde Gerät, das für trocknende Maschenware und Gewebe passend ist.

Funktionsprinzip

Dreh (der Teil 1) locht Zylinder, Hälfte des Trommelsiebs wird blockiert durch Blindflansch (Teil 2). Zwei benachbarte Trommelsiebe, die Gegen sind, drehen sich, Blindflansch ist örtlich festgelegt. Die Luft, nachdem erhitzt in der Heizung (Teil 4) durch zentrifugalen Ventilator (Teil 3), durch Leitblech (Teil 5) in graue Gewebeschicht (Teil 6) für Zirkulation, Leitblech (der Teil 5) verteilt gleichmäßig Heißluft entlang der grauen Gewebebreitenrichtung. Graues Gewebe lieferte an erstes Trommelsieb durch Transportgitter (der Teil 7), sofort absorbiert auf dem Luftweg auf Unterseite des Trommelsiebs, das graue Gewebe auf dem Gelenk von zwei Trommelsieben verschob sich auf Oberfläche des zweiten Trommelsiebs. Das gefärbte graue Gewebe lieferte durch an außerhalb die Maschine. Das Gewebe gleichmäßig gefärbt, weil es beides die abwechselnd gefärbte Seite ist.

Das Prinzip der Luftumwälzung im Trommelsiebtrockner ist gegenläufige Operation der Abgaszirkulation. Frischluft indrafted vom hinteren Trommelsieb und mischte mit Zirkulationsluft. Nach der Heizung nimmt Zyklusgebrauch, Teile getrunkene Luft am früheren Trommelsieb, ununterbrochene Heizung teil, dann absorbiert Wasser, die Feuchtigkeit der Luft zunimmt allmählich, feuchtes entladen auf äußere Maschine um die Aktion der Zentrifugalkraft, nasses graues Gewebetreffung die meiste feuchte Heißluft, dann gehen die Reprise des grauen Gewebes allmählich unten, Temperatur sich entwickelt und trifft Frischluft mit niedrigerer Temperatur im Ausgang des Trommelsiebs, die Temperaturabfälle des grauen Gewebes.

Produktbeschreibungen

1. Entsprechend dem Antrag des Kunden kann Maschine Hand gelassen werden, oder Maschine der rechten Hand, Bemessungsgeschwindigkeit ist maximale Arbeitsbreite 5-60m/min. ist 1800-2200mm.

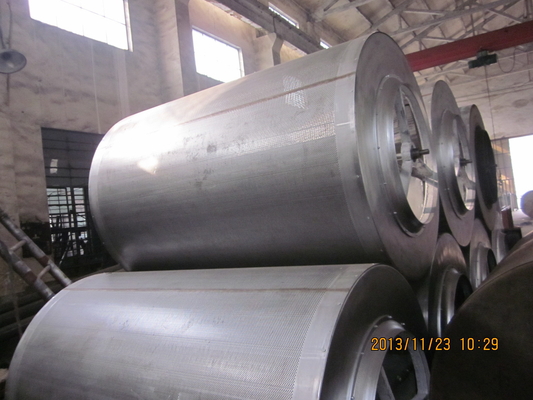

2. Durchmesser. Vom Trommelsieb ist 1400mm, Edelstahlplatte mit 2mm Stärke und locht 2mm.
3. Fan: zentrifugale Fans, mit Durchmesser 1200mm, 730 U/min.
4. Heizung: multi Rohrspannung wickelte Rohr des nahtlosen Stahls mit dem Durchmesser 25*2 ein, umfaßt mit Aluminiumband, Stärke 0.4mm, Dampfheizung oder Ölheizungsart.
5. Antriebsmotor Netcom, Antriebsmotor, Reduzierungskasten (Changzhou Jiangsu, China) 4kw-4P-7: 1, 1 Satz, Ventilatormotor: 3 PC, 4P-11kw, 3pcs, 4P-7.5kw (die Fütterung und der Ausgang sind in Getriebe zwei)
6. Hitzebewahrungsblindflansch in der Außenseite der Maschine ist 50 Millimeter stark.
7. Formen Sie Größe (Arbeitsbreite 1800mm), großes Trommelsieb LWH: 12*4*2.9m.
8. Elektrogeräte: elektrisches Apparateelement (CHINT Zhejiang) + 1 Satz des 3.7kw Frequenzumsetzers + 3 Sätze des 18.5kw Frequenzumsetzers.
