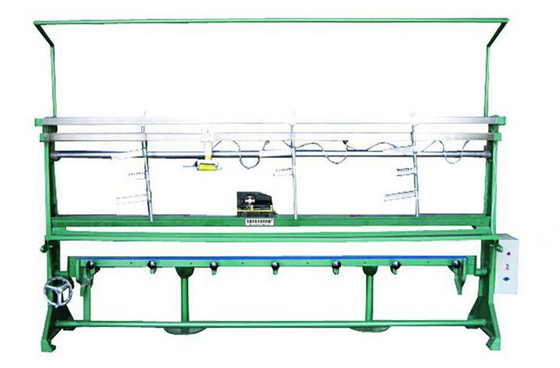

8-16 zeichnet automatische mit Schilf deckende Maschine/Garn-Färbungsmaschine mit 3×10×70 Millimeter

8-16 zeichnet automatische mit Schilf deckende Maschine GA177/Garn-Färbungsmaschine mit 3×10×70 Millimeter

Anwendung:

Diese Art der Maschine kann am Litzenentwurf, Zeichnung-in und am Schilf für Webstuhl angewendet werden, der beide

Mit Schilf deckender Zweck:

Das Mit Schilf decken bedeutet, dass das Garn Faden in Garnreiter, in Litze und in Stahlschilf gemäß ursprünglicher Garnstruktur vor Aufzug zum Webstuhl sein sollte, zwecks die Halle für das Spinnen zu formen und den Shuttle zu lassen abb twine vorstellen das erforderliche Gewebe.

Mit Schilf deckender Prozess findet letzte am Garn statt, das Prozess vorbereitet; es ist einfach aber sehr wichtig. Es ist macht den großen Einfluss und beschädigt, wenn wir nicht diesen Prozess beachten. Automatisch mit Schilf decken bedeutet nicht nur Zeit- und Leistungsfähigkeits-Einsparung, aber bedeutet auch das direkt wirtschaftliche Interesse. Diese Maschine kann als ideale Ausrüstung für das Mit Schilf decken in spinnendem Prozess betrachtet werden.

Mechanische hauptsächlicheigenschaft:

Diese Maschine hat einfache Struktur und winkt genau zu, ist das Garnteilen und offenbar stabil. Leicht funktionieren Sie und halten Sie instand. Es hat diversiform Anwendung (mit Shuttle oder ohne Shuttle.)

Technische hauptsächlicheigenschaft:

1 Art: automatisch Litzenentwurf, Zeichnung-in und Schilf.

2. Verfügbarer Tropfenzähler: 6 Linien.

3. Verfügbare Litze; 8-16 Linien.

4. Stahlreedhöhe; mm≥mm 150 (justierbar)

Max. Durchmesser der verfügbaren Webstuhlstrahln-Flansche: ≤1200°

5. 3×10×70 Millimeter

6. Klemme: D400-4A verfügbarer Klemmenmagnet 3×10×100 Millimeter (ohne Shuttle) 3×10×70 Millimeter (mit Shuttle)

7. Selbstmechanismus: automatisch Spreizer (Modell: 88-21 PC 1.)

Automatisch Klemme (vorbildliches G177-0300 1stand)

Automatisch Reedgerät (Modell 0400 1 Stand)

Maß 8.Overall und Gewicht

Anmerkung: Hoch umfassen Tageslichtlampe, Breite einschließen Webstuhlverzerrungsbasis.

Funktionsprinzip:

Dieses System besteht aus Führer rail0114, kombinierte Teile 0300, elektrifizieren Schraubenschleife D000-1,4 Reed- (oder Betriebsbremse) etc.

Funktionsprinzip: installierter ewiger Magnet, zum von electromagne Pfosten und von gegründetem Zurückstellenfrühling im Kopf der Klemme, installierter Kontaktschalter einzuhaken am Griff der mit Schilf deckenden Nadel. Schalten Sie den Schalter auf dem Griff (oder Betriebsbremse), Elektromagnetbetrieb, ewiger Magnetnoten-Garnreiter ein und holen Sie Garnreiter auf und Zurückstellen bis zum Frühling, hier aller des Garnreiters ist geteilt und hängend auf bewerteter Höhe, um den Bearbeitungsprozeß zu treffen. Dieses wird als vollständig Bewegung angesehen. Nehmen Sie die Bewegungswendungen ununterbrochen.

System automatisch teilen

Es besteht Führer rail0122A, aus Verteiler (Modell 88-2) etc.

Funktionsprinzip: gründen Sie Spreizer zur Führungsschiene, schalten Sie Stromversorgung, Motorstartbetrieb ein, und Verteilungsgarn über Antriebswurmpfosten und Teilenschraube, 3times Kardieren und 2times vereinbarend durch Einschraubgewindegarn machen zu das Teilen der Schneckenabflussrinne und werden, wenn sie die Anforderung und den ersten Garnnotenkontaktschalter trifft, Antriebsverbindungshebel, Stromkreis verringern, der Motor verbreitet, der gestoppt wird, nach dem mit Schilf deckenden Garn, Verbindungshebel werden zurückgestellt bis zum Frühling, Stromkreis einschalten, Motorstartbetrieb. Nehmen Sie die Bewegungswendungen ununterbrochen.

Die Verbindung zwischen Schneckenradschalter, Wurmhebel und Garndichte.

Um das Garn zu machen, das sich genau und leeren und doppelten Kopf zu verringern teilt, sollte die Rotation des Teilens der Schraube in Einklang halten mit vorwärts Führerprozeß. Wenn nicht, ist es langsamerer leitender Prozess. Folglich muss es Schneckenrad- und Wurmhebel (0918,1917) ändern wenn Gewebe geändert hat. Zu sie mit einander entsprechen lassen.

Berechnen Sie Formel:

Teilen von Schraubenrotation Webstuhl-Strahlndichte: (1 pcs/100cm) = trechometer 10×onward (cm)

Schaltplan:

Diese Maschine nehmen kontrolliertes Silikon kommutieren, machen Stromversorgung Wechselstrom-220V oder 380V zur Unterdruck-Sicherheitsstromversorgung Wechselstrom-12V oder 36V, ersetztes traditionelles Relais 522 und vermeiden gefährliches Feuer an. Die Forschung und Entwicklung und seine Anwendung besessen von unseren Ingenieuren.

Befestigen Sie Schaltplan.

Ersatzteile:

Schalterschneckenrad: (0918) Wurm: 15T, 18T, 28T, 35T (optionale 2 Sätze)

Verzerrungsclip: 1-teilig

Litzenclip: 1-teilig

mit Schilf deckende Nadel 4:

Magnet mit 2 Klemmen (D415)

Frühling des Zurückstellens 2 (0308)

Frühling des Zurückstellens 2 (0915)

Beigefügtes Dokument

Anweisung, Mechanismusentwurf und Bescheinigung

Wartung:

Um die Reinlichkeit über Maschine zu machen, sollte jede Verschiebung sauber halten und die Ölöffnung schmieren um Abnutzung zu verringern. Wartungsbedarf für Alltagsgebrauch:

8 Stunden.

Säubern Sie und ölen Sie: jede Verschiebung

Überprüfen Sie und kontrollieren Sie: jede Woche

Abwischen und Reparatur: jeder Monat
