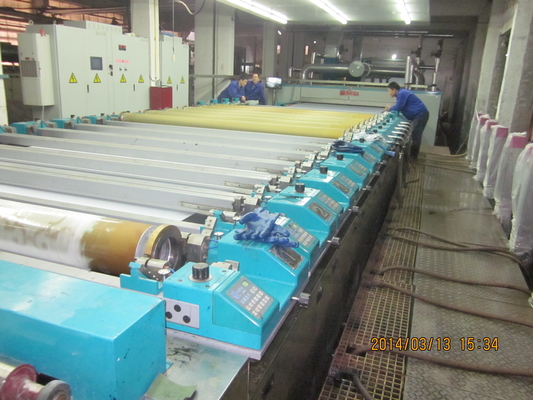

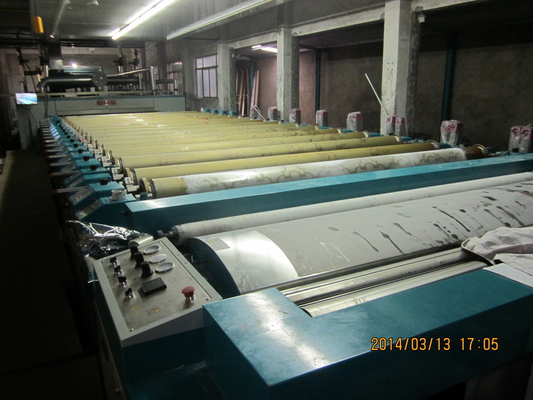

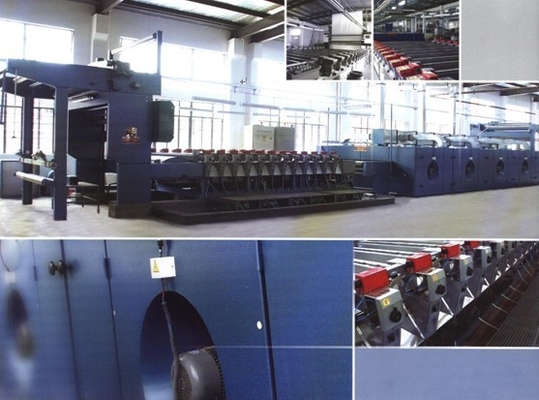

Rotationsdruck-Maschine

Farben der Trommelsieb-Teppich-Druckmaschine 1-18 öffnen Art magnetisches Stangendrucken

Maschine des Rotationsdruck-KD180-600 für Teppich

Modell: Kammern KD type-1-12 colors-4-8

Prozessfluß: alignment→printing feeding→edge

Technischer hauptsächlichparameter und Modell:

1. Maschinenrichtung: rechte Maschine (Gesicht zu Fütterungsgetriebe auf rechter Seite)
2. Maschinennennbreite: 1800-6000mm (max. Prozessfaserbreite 5700mm)
3. Umfassende Geschwindigkeit: 1~100m/min (entworfenes speed1~120 m/min)
4. Farbmenge: 1-18
5. Schirmzylinderwiederholung: 640mm-914mm-1020mm
6. DRUCK-Betriebsart: Öffnen Sie Art magnetisches Stangendrucken
7. Getriebemodus: Siebkopfservounabhängiggetriebe.
8. Leitungsbandselbstablegen

Maschinenstruktur:

Belaufen sich kastenähnliche Blockstruktur der hohen Qualität, 6 Farben/Abschnitt, auf 3 Abschnitte, 18 Farben, die abnehmende Maschinenspanne und erhöhen mechanische Festigkeit. Unter Rahmen nimmt internationalen Bformstahl an, um zu schweißen. Verbessern von Stichhaltigkeit und von Stabilität der kompletten Maschine.

• Hauptantrieb: Standardreduzierungskasten-Antrieb, hohe Qualität des Druckleitungsbandes. Oberfläche des Antriebsrollenschleifens, das Behandlung und Plattennickelphosphor masert. Stellen Sie Drucken der hohen Qualität sicher. Einfache mechanische Struktur macht das maintanence sehr bequem.
• Abweichungskorrektur des Leitungsbandes: Die Stabilität des Leitungsbandes basiert auf Führerflaschenzug, unter der guten Zustand des TIMINGs entblitzend und korrigieren Leitungsbandinstallation, diese Organisation kann sichere stabile Operation des Leitungsbandes halten.
• Magnetische Tabelle: professionelle magnetische Tabelle liefert eveness Druckdurchdringung, magnetische Tabelle ist der späteste Entwurf CAD-CAM der elctromagnetic Art Spule, hohe Präzision, die mechanische Zusammenziehung Druckpastendurchdringen gleichmäßig macht, der nicht linke, mittlere, rechte Chromatism, wartungsfrei.
• Beschichten: thermoplastisch oder Hydrosol (Kunde wählt irgendeine Art), Kleberstärke ist beim Beschichten justierbar.
• Siebkopfklemme: hochfestes flaches Lager, das für Zwangsrichtung gepasst wird und verbessern Nutzungsdauer.
• Pastenpumpe: EdelstahlPumpenkörper, ausgerüstet mit Art der manuellen und Steuerung, Aussteuerung durch flüssigen Fühlerhebel der Paste und PLC.

Hauptantriebssystem des Druckleitungsbandes:

KANN Technologie und Kommunikation 485, die zugrunde liegenden Daten zentralisiert verarbeitet im oberen Computer, der Geschwindigkeitsregelungsmodus und jeden Siebkopfservomotor zu steuern, erzielen den Druck, der, um sicher zu halten synchron ist, Leistungsfähigkeit druckend. Alle Informationen gezeigt den Kunden durch Menschlichcomputer Schnittstelle, bequem zu benützen und zu handhaben. Dieses System ist unter Zustand der hoher Temperatur, hohe Feuchtigkeit, starke Korrosion, starke Störung zuverlässig.

Unabhängiger Antrieb des Siebkopfs:

1. Servomotor kann hohe Präzision registeration des Trommelsiebs im Kreis von 360° steuern, angesammelter Fehlercodeunterschied ist innerhalb 0.08mm. Prüfer der Einsatzschwerpunktplatte kann ändern hinzufügen dem bequemen Austausch und direkt.
2. Hochleistungswandlerprozesskodierer-Geschwindigkeitsregelung. Anderer Getriebemotor benutzt Universalkonverter; wandeln Sie die Art der analogen Quantität in digitale Quantitätsart System um, um System Synchro- Regelgenauigkeit sicherzustellen.

Elektronische Steuerung von handpiece intern: Die Druckeinheiten, die mit unabhängigem Servomotor, moderner Wechselstromservofahrer, jedes Einheit ausgerüstete Breitenfertigkabelverbindungsstück, durch Kommunikation aus optischen Fasern ausgerüstet werden, um sicher zu halten, Präzision des Druckers druckend, elektrisches System, sehr einfach ist für Wartung.

Hauptanschlusskasten: verwendet für Spannungsregelung, Stromkreisverteilung, Kammertemperaturüberwachung etc.

Operation und Überwachungsanlage: Touch Screen zentralisierte Steuerung (darüber hinaus ausgerüstet mit einem Satz Knopfsteuerung zusammen mit Touch Screen); Maschinengeschwindigkeit, Ertrag, Stillstand und technologische zentralisierte Anzeige des Parameters etc.; Touch Screen kann Parametersatz Registergeschwindigkeit, der Registerparameter auch zur Verfügung stellen und Präzision einfügen, der synchrone Faktor, bequem, damit Kunden entsprechend Produkten Option entwerfen und ändern.
