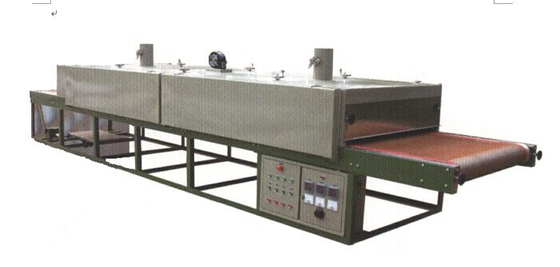

KD-200 NC Drucknetztrockner

Produktgebrauch:

Diese Maschine wird hauptsächlich benutzt, um nach NC-Drucken, es zu trocknen ist das neueste Produkt, das vom DEUTSCHEN Thies nachahmte. Sie hat lärmarmes, klein aufbereitet Fluggeschwindigkeit, um zu trocknen. Sie kann Energie, die Faser sparen, nachdem Trockenzylinder perfektes Handgefühl erhalten, und ohne zu beflecken.

Der Prozessfluß

Netz-Gurt Infrarotkorrektur → Frontkopfvorrat → 1. Trockenofen 70℃ → 2. Trockenofen 80℃ → wird 3. Trockenofen 90℃ (nachdem Sie die Temperatur, die Maschine einstellend Selbst-steuerung die Temperatur können, die Wiederverwertungsventilator Wechselstrom-Anpassung.) → Rückseiten-Kopfvorrat zur Ausgang → Maßstabuntersuchung und -Wickelmaschine von den Benutzern interessiert. → Vollendenprodukt

mechanische Struktur

Vorderer Kopf sind geschweißter by12#-Kanalstahl und 8mm Stahlplatte

Korrektur: gestützt durch Φ50mm-Führer-Netzrohr, werden Ende 2 angebracht, indem man Sitz trägt und trägt.

Kammer: Rahmen wird durch Stahl des Kanals 8# geschweißt.

Tür: der Rand, der durch Stahlplatte der kalten Formung 1,2 verbogen wird und geschweißt ist, Dämmschicht werden durch Asbestfaser, Türdichtung werden gemacht durch Silikongummi, Scharnier anschließen zusammen gemacht.

Temperaturgeregeltes Ventil: automatisches temperaturgeregeltes Ventil oder Silikonsteuertemperatur (elektrische Heizung)

Frequenzumformer: Marke WoLu

Zirkulationslüftereinheit: benutzen Sie Axialart Zirkulationsfan, casted Ventilatorflügel durch Allegierung, und sind dynamische und statische Balance Anpassung, die Marke des Motors ist WanNan

Heizkörper: gemacht durch Rohr- und 0.5mm Algurt des nahtlosen Stahls Φ25×2. Gute Leistung.

Nettogurt: benutzen Sie Netzgurt der Glasfaserhohen temperatur, Oberflächenüberzogenes durch das Teflonmaterial und Tinte nicht beflecken

Kabinett: benutzen Sie 1.2mm Stahlplatte kalten abgehobenen Betrages, L×W×H: 400×550×1100mm

Elektrisches Element: Marke Chint, Energiedraht, Kabel, Kanal ist frei.

Malereimaterial: verwenden Sie die grüne Malerei oder andere Farbe, die vom Kunden ernannt werden.

Bemisst heraus: L×W×H: 7580×3000×1600mm

Anmerkung: elektrische Heizung oder Dampfheizung gewählt vom Kunden, für elektrische Heizung: Geschwindigkeit 1-2m/min, Anfangserste Kammer; Geschwindigkeit 3.4m/min, Kammern des Anfangs erstes und zweites; Geschwindigkeit über 4m/min, beginnen alle Kammern.
