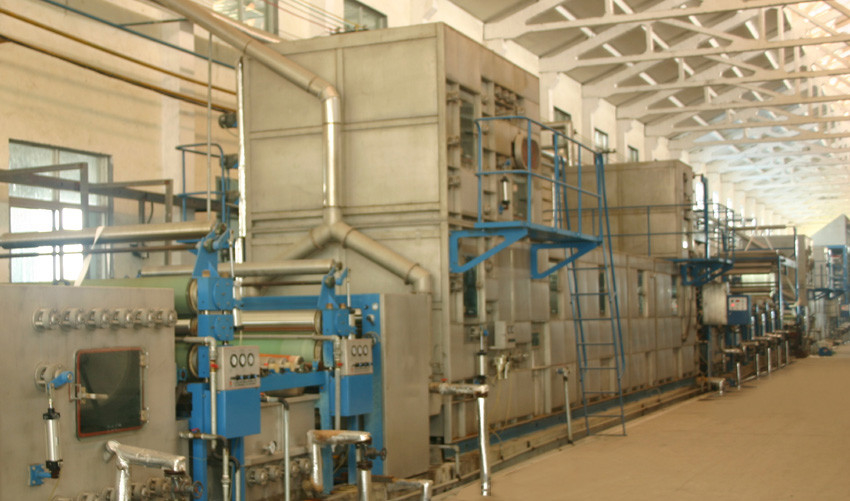

Gewebe des Baumwollhanfs reinigend und Bleichapparat für Entschlichtung und Bleiche

KD-093B Entschlichtung u. Reinigung u. Bleichapparate

KD-093B Entschlichtung u. Reinigung u. reinigende und Bleichapparat/Gebrauch Bleichapparate/für Entschlichtung und Bleiche

1. Anwendung:

Diese Maschine wird für Entschlichtung, die Reinigung und Bleiche das Gewebe von Baumwolle, von Hanf und von ihren Mischungen benutzt.

2. Technischer Parameter:

Gerät (das zentrierende Infrarot) → MH502 einziehen u. herausziehen, das zusammengesetzten Dampf des Behälters + Zweirolle HFM512 padder → MH983 Doppelschicht durchtränkt, packen → Schleuder des mittleren Fütterungsrahmen (das zentrierende Infrarot) → (Dampfer MH915 und Waschmaschine + Zweirolle HFM512 padder) ×4 Dampfers Gruppen →MH915 und Waschmaschine + Dreirolle HFM513 padder →MH616 Trockentrommel (3 PC rows×10) → schwingherausziehen ein.

3. Technischer Parameter:

1. Führerrollenbreite: 2200mm

2. Maschinenrichtung: Gesicht zur Fütterungsseite, Antrieb ist auf links/rechtem

3. Mechanische Geschwindigkeit: 10-70m/min

4. Antrieb: variabler Frequenz-Antrieb

5. Steuergerät: PLC

6. Installierte Energie: ~65kw

7. Dampfdruck: Mpa ≥0.2

8. Druckluft: ≥0.4Mpa

9. Wasserdruck: ≥0.2Mpa

10. Formgröße: L*W*H: 69500×3000×4800 (Millimeter)

4. Einheitsmaschinengruppen:

1. Offen-Breite Fütterungsrahmen: (Infrarotzentriergerät) 1 Satz

2. Mittlere, heraus Fütterungsrahmen zeichnend: (Infrarotzentriergerät) 1 Satz

3. Mittlerer Fütterungsrahmen: (Infrarotzentriergerät) 2 Sätze

4. Schwingen, Satz des Spants 1 herausziehend

5. Herauf Sätze des Dampfers 5 niedriger 6 und der Waschmaschine 12

6. Herauf durchtränkenden Behälter 5 niedriger 6 (sogar Wäsche) 2 Sätze

7. Herauf 2 niedriger 3 durchtränkenden Satz des Behälters 1

8. Zwei-Rolle padder 12 Sätze

9. Drei-Rolle padder 3 Satz

10. Der Dampfer-Waschmaschine 2 der Doppelschicht zusammengesetzte Sätze

11. 10 PC von Rollen der Trockentrommelschleuder 3

12. Satz des Zusatzes 1

13. Satz des elektrisches Steuer 1

5. Hauptstruktureigenschaft:

Fütterungsgerät

Fütterungsrahmen wird von gefalteter Stahlplatte gemacht, ausgerüstet mit festem Gerät des Gewebes, Gewebeführerrolle, Randführer etc.

Padder

HFM512 ist Zweirolle padder: der bewertete Druck ist 3 Tonne, einzelne Pressungsklemmstelle mit unter Druck, sind obere Rollen die Stahlrollen, gefahren durch Inverterbewegungsreduzierergetriebe, ist- Stahlrollendurchmesser 225mm, und die Auslagerung ist 2mm Edelstahlplatte. Unter Rollen sind Kleberrollen, Durchmesser ist 250mm, Gummimaterial ist butyronitrile Gummi, Stärke ist ungefähr 18mm. Oberer und untererer Klemmstellenrollenkörper wird von der nahtlosen Stahlrohrproduktion gemacht und RohrWandstärke ist 28mm. treibende Energie ist 2.2kW

HFM513 ist Dreirolle padder: Nenndruck ist 5 Tonne, Doppeltpressungsklemmstellen. Auf und ab Rollen sind Gummirollen, die mittlere Rolle ist Stahl. Herauf Gummirolle ist Hauptantrieb. Der Durchmesser ist 300mm, das Material der Gummirolle ist butyronitrile, Stärke ist 20mm. treibende Energie ist 5.5kw.

Dämpfendes und waschendes Kabinett MH915

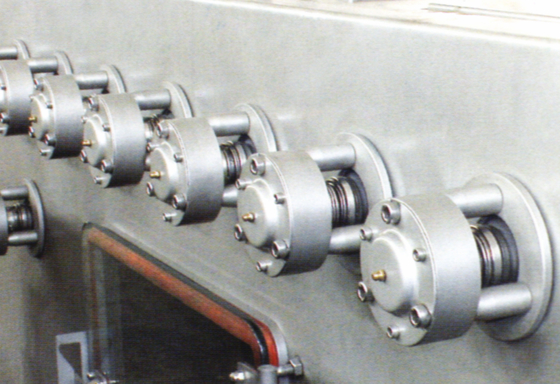

Führer, den Stoffrolle herauf 5 unten 6 ist, Stoffkapazität, ist 15m, KastenWände werden gemacht von den 3mm Edelstahlplatten, Führer Stoffrollendurchmesser 150mm ist, Mittelabstand zwischen oberem und niedrigeren Reihen von Rollen ist 1000mm, Führerrolle annimmt Gleitringdichtung, Kugellager, sicherstellen reibungsloses Funktionieren von Geweben. Variabler Spannungsapplikator gesetzt innerhalb des Kastens, um Energieverbrauch zu verringern. Kasten-durch-zwei-Rolle stellte das Wasser ein, das Platte trennt und Schritt für Schritt produzierte hinteren gegenläufigen Fluss, Rückstau zwischen die kombinierten Kabinette, die Gewährleistung, die Ergebnisse und wirtschaftlichen Energieverbrauch waschend gut ist. Direkte Dampfheizung innerhalb des Kastens, direkten des Dampfrohrs ausgerüstet mit dem doppelten Rohr, Schwankung von Dampf zu Wasser, mit Temperaturanzeigefeldern und doppelseitigen großen Fenstern verringernd, um die Ausführung Gewebe leicht zu beobachten; Fensterdichtungsschleife wählen Gummidichtungsring des Ring-artigen Silikons.

MH502, das Behälter imprägniert

Führerrollendurchmesser ist 150mm, ober und niedrigerer Führerstoffrollen-Mitteabstand ist ungefähr 750mm, obere Rollen sind installiert in den hohen Querbalken des externen Körpers, gestützt mit Wälzlagern; untere Führerrollen sind integrale Art, Stoffkapazität ist 10 m

Höherwertig (Haupt) flüssiges padder

Dieses Gerät besteht aus Oberteilkörper, Rolle, Badpressung System, und die Getriebeteile, gegenseitiger Druck etc. von zwei parallelen Klemmstellenrollen wird durch Atmosphärendruckgerät gesteuert, wird die Unterseite mit Multiauffüllen Abflussrinne ausgerüstet, werden Gewebe durch Pressungsklemmstelle gezogen, nachdem man in Auffüllenabflussrinne gekommen ist, und Ertrag durch Führerrolle, steuern die Flüssigkeit durch Pressungsklemmstellendruck. Sie können den Verarbeitungseffekt der Erhöhung der flüssigen Kapazität erzielen; das Alkoholzurückhalten des Gewebes kann 125% erreichen

Schirmgurt und -laminierung der Doppelschicht MH983 schreiben dämpfenden Kasten

Struktur der Einschließung nimmt das Errichten Blockformat an und leicht macht den Transport und die Installation von der großen Einschließung.

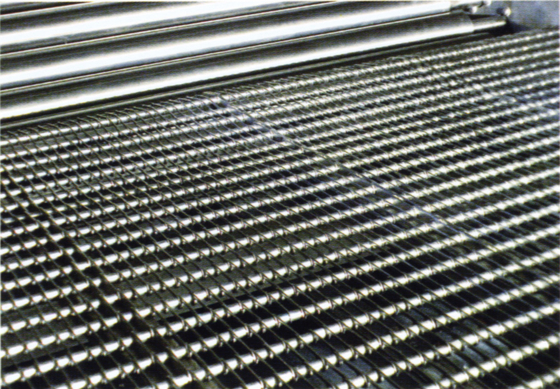

Einschließung nimmt 3MM Edelstahlplatte an, ist die Stoffkapazität des Andünstens von Zone 60 Meter, ist die Stoffkapazität des Dämpfens von Zone 60 Meter, ist die Stoffkapazität des Edelstahlschirmgurtes im Bereich von 4500 m verstellbar, ist Betriebstemperatur ℃ 100, ist die Unterseite der dämpfende heraus einziehende Dichtungsstoff und in den Dichtungsringstoff. Beobachtungsfenster-Dichtungsringart Struktur, mit Temperatur- und Druckanzeige, optionale automatische Temperaturüberwachung

Interne feste Art vor Dampfsegment-Führerrollendurchmesser des Kastens ist 180mm, der Abstand zwischen oberem und unterer Reihenführerstoffrolle ist 950mm, Synchronisierungswiderstand benutzte, die multi- Punkte den Gesamtquellasynchronmotor-Antrieb zerstreuten und wählt Besonderen des Dreiphasenreduzierungsmotors und kann einzigartiger Active zusammengesetzter Rollenkörper, der Bahnbelegkoeffizienten verringert hat, die Richtung und die Deformation der Niederspannung während der Operation effektiv balancieren. Gute Balancenfähigkeit der Leistung des Momentes der Rotation und der Spannung, dem die Herstellung des Systems eine gute Fähigkeit der Antifalte hat.

Die Saatbestellung und das Schwingen innerhalb des dämpfenden Kastens nimmt aktiv Erweiterungsrolle, das Kochgewebe-Schutztuch an, das glatt ist, wohl geformt, einfach zum Dampfturbinenkern, unter Verwendung der Doppelschicht vergitterten Strukturen die Menge von Kapazität nicht nur erhöhen, aber auch gut für gleichmäßig Dampf auf und ab kann das Aufstapeln-oben des Gewebes.

Die Gewebe, die herauf ordentlich angehäuft werden, die Stärke des Gewebes und die Stapeln Menge können justiert werden und können auf den Bildschirm eingestellt werden.

Der Behälter des unteren Wassers des Dampfkastens wird direkt durch Dampf erhitzt und gesättigter Dampf des Erzeugnisses, die trennende konkav-konvexe Struktur des Behälters des unteren Wassers kann Steifheit der Widerstanddeformation der Einschließung erhöhen.

Im Behälter des unteren Wassers wird säubert die Flanke des Dampfkastens mit den Reinlichkeitslöchern ausgerüstet und die Unterseite, die ohne Schirmgurt abzubauen fristgerecht ist.

Am Ende des lamellierenden Dampfs wird Kasten mit Fotoschalter, kann hintere Segmentgeschwindigkeit automatisch justieren ausgerüstet. Wenn die Stoffreihenmenge die bewertete maximale Position übersteigt, stoppen die Maschinenanzeigen-Warnungsinformationen und automatisch.

Doppelschichtmaschengurtdampfbehälter-Kapazitätsquantität wird im Bereich von 5000 m justiert

Trockner der Trockentrommel MH616

Trockentrommelkammer ist, keine Schließung Stahlbau, umfaßt schiefe Spitze Antitropfenfänger Dampf-Heizsystem, und schiefe Spitze wird mit Auspuffverkleidungen ausgerüstet. Trockentrommeldurchmesser des Edelstahls ist 570mm, Gurtgetriebe und Schildhandlauf. Starke Entwässerung, jede Spalte wird mit einem thermodynamischen Dampfentlüfter und einem gehenden Brett ausgerüstet.

Ausgangversammlung

Der Rahmen nimmt Stahlfaltwerk, das ausgewählte Schwingengerät der Ausgangversammlung, einzelner Motor an.

6. Die Selbsthilfe des Benutzers

• Standort, Basis, entladen, Schaufelkräne, der Wind des Schweißens, Werkzeuge und Installationsmaterialien
• Führen Sie Gesamtnetzführung, Beleuchtung, Mischmaschine, entfernen Sie das Rohr der Haube
• Stoffspeicherauto, Ein-Rahmen, Luftkompressor
