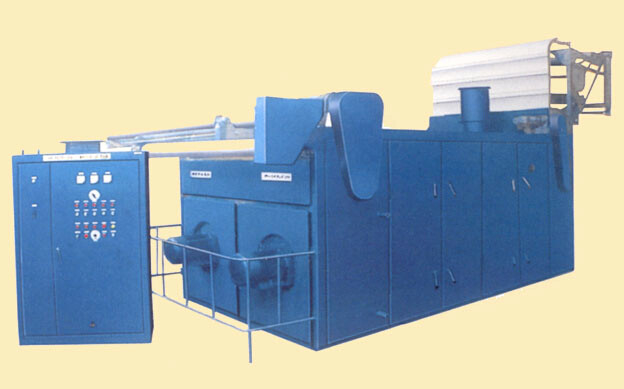

KD-874B berührungsfreie Heißlufttrocknungsmaschine

Anwendung:

Diese Maschine nimmt berührungsfreies Heißlufterschütterungsprinzip an, erzielen geliefert ohne Spannung, vibrieren Heißluftwellenform des Gewebes in die Öfen, um das Gewebe Niederspannung und inneren Druck zu machen, und halten flaumig und Weiche. Spezielles passendes für Tuch, Webartgewebe und Maschenware oder Samt, schweres Gewebe des Kordsamts usw.

Die Hauptspezifikationen:

1. Arbeitsbreite: 2200mm
2. Gewebeinhalt: 28m
3. Entworfener Drehzahlbereich: 1~25M/min (starkes Gewebe), 1~65M/min (dünnes Gewebe)
4. Normale Umdrehungsgeschwindigkeit: Quadratmeter 6~10M/min (starkes Gewebe, 600~750g/), 25~55M/min (dünnes Gewebe)
5. Entworfene Temperatur: 125~145℃
6. Entworfener Dampfdruck: 0.588Mpa
7. Installierte Energie: 36KW
8. Maschinengewicht: herum 10,5 Tonne

Maschinen-Charaktere

Maschine 1The ist hauptsächlich für trocknende Fasern, die trocknende Fähigkeit hat nichts, mit dem Stoffgewicht zu tun bestimmt, nur bezogen mit Feuchtigkeitsgehalt.

weiche und flaumige Effekte 2If werden für die Faser angefordert, es ist notwendig, um die Arbeitsgeschwindigkeit zu verringern. Wenn trocknender Zweck nur angefordert wird, die Arbeitsgeschwindigkeit kann angehoben werden.

ist trocknendes Gewebe 3When, die Maschine in der Höchsttemperatur, dann ist die Gebläse-Leistungsaufnahme nur 20KW, ist die treibende GesamtMacht 26KW, also, wie man die Temperaturspiele eine Hauptrolle für energiesparendes steuert, energiesparend, erhöhen Leistungsfähigkeit. Deshalb ist angemessener Gebrauch der Maschine und des Vorwählens der passenden Zustände der Operation von der hohen Bedeutung.

Funktionsprinzip

1, die Fütterung des Gewebes von Einlass zu Ausgang wird aus fünf Gruppen der aktiven guideing Rollen, das Gewebe hat keine Spannung im Übertragungsprozeß verfasst. Weil der Dauerbetrieb der treibenden leitenden Rollen, damit das Gewebe es hoch möglich ist, um den hohen Übergangseffekt und die Kontinuität und die Automatisierung des ganzen Prozesses zu verwirklichen. Das Gewebe von Leitungsgeschwindigkeit wird durch fünf Gruppen der leitenden Rollen, synchrones justiertes Getriebe DCs Bewegungsentschieden, um die passende Geschwindigkeit zu steuern. Das Prinzip des trocknenden Gewebes wird gezwungen, um Hitze, Wassermoleküle zu übertragen wird verdunstet weg durch Heißluft. Damit lang, da das Gewebe das WMH874B durchläuft - 180 Art Maschine, Gewebefeuchtigkeit wird heraus, Gewebe kann mit der hellen Farbe, dem weiche Handgefühl, dem starken flaumigen Gefühl und dem vollen Effekt des freien Raumes sein verdunstet.

2, das Gewebe, das in den nicht trocknenden Kasten des Kontaktes einsteigt, ist ein loses, horizontal stentered und Wellenform in Fütterungsrichtung, beleidigen in Verbindung getreten mit dem Luftstromkanal, der die Unterstützungsrolle spielt. Gewebe im Wellenformkanal wird völlig geglitten, befragt nicht nah mit jeder möglicher Metalloberfläche, Gewebe in einem rechteckigen Wellenformkanal, der mit Heißluft in der Tangentenrichtung überträgt und in Verbindung tritt, ließen 3 Recht 2 und den Schlag des freien Raumes in der Senkrechtrichtung, deshalb in der vertikalen Richtung stark durchbrennen, kann der freie Raum völlig aufgerichtet werden, besonders des Fasergewebes, nachdem die Heißluft durchbrennend link und recht, das Verhärtungsphänomen der Faser verschwindet, der Reibung und der Spannung Kraft der beseitigten Garne, also assuranced die Aufrichtung des freien Raumes völlig und geglaubt kann verbessert werden, die Garnshows sein weiches und flaumiges Gefühl.

3, weil der Gewebekanal Wellenform runzelte, und wegen der Reibungskraft der Rohrwand und der Scherbeanspruchung der Heißluft, die das Gas fließen lässt Show die gleiche Furchungsform, damit die Heißluft einen Sinuswellenschock stark in der runden Rohrleitung, in der des Flussursachengewebes der hohen Geschwindigkeit gewellten Erschütterung und in den Übertragungen auf das Gewebe verursachte. Wegen der Erschütterung des Gewebes, Flexibilität, Qualität des Gewebes verbessert und sichergestellt, Gewebe, um lose Verzögerung völlig zu erhalten.

4, Heißluftzirkulation ist ein Ringfluß in eine einzelne Richtung, ein Regelkreis (nur eine kleine Menge von hinzugefügt), also die Heizung herauf schnelles, Hitzekonzentration und Wärmeverbrauch, besonders die Temperatur im Einlassende ist hoch, das die Hitze-Leistungsfähigkeit erheblich verbessern kann.

Struktureigenschaften:

1, alle Positionen der Maschine sogar etwas in Verbindung getreten mit dem Gewebe und aller Gewebekanal, werden von den hochwertigen Edelstahlmaterialien hergestellt und erfüllen die flachen, hellen, glatten Bedingungen.

2, Gewebe tritt nicht mit Metalloberfläche, sich bewegen gerade in den Luftströmungskanal völlig in Verbindung. Halten Sie im Allgemeinen die Gewebe NO-in Verbindung getretene Zustand.

3, der Getriebemechanismus und ein Gewebeliefersystem stellen dem Gewebe Radialspannungskraft so niedrig sicher, wie möglich.

4, wegen der Hochgeschwindigkeitsübertragung des Gewebes, das Gewebe halten die Welleform Bewegung, bei Flaumigtrockner, Erzeugnis, das ein bestimmter Betrag von Fliegenglasschlackenschicht produziert werden, dem, alle Ecken und Oberfläche der Struktur umfassend, dieser die thermische Leistungsfähigkeit beeinflußt, also sind die Plattenart Entstörungsnetze Installation bevor der Heizkörper, die heiße Luftströmung zu reinigen, die die wird Geschwindigkeit und die Leistungsfähigkeit der Lufterhitzung erheblich, verbessernd.

5, das Fahrerhaus ist die geschlossene Struktur, wird die Deckplatte der Fahrerhaustür vom Isoliermaterial hergestellt und wird mit einem Hitze aufbereiteten Gerät versehen, um die Hitze-Leistungsfähigkeit zu verbessern.

6, Grundrahmen, der Rahmen ist Stahlkonstruktion, und Gewebe trat mit Teilen werden gemacht von hochwertigen Edelstahlpoliermaterialien, die Oberfläche des Trockenraums wird beschichtet mit hitzebeständiger Farbe, um Rost zu verhindern in Verbindung.

7, die Maschine hat einzigartige Vorteile der energiesparenden, schnellen Heizung, hohe Leistungsfähigkeit. Energiesparende Erwägung umfaßt alle Details der Struktur, die machen die Maschine weniger Energieverlust, hohe thermische Leistungsfähigkeit. Energiesparende Leistung ist bemerkenswert.

8, die Maschine hat die Vorteile der einfachen Struktur, einfache Operation, bequeme Wartung, kein Bedarf von speziellen technischen Arbeitskräften zu funktionieren.
